Ввод в эксплуатацию

ScanDoc Compact NEW

Поддерживается работа со сканерами ScanDoc Compact последнего поколения (в коротком корпусе) и ScanDoc (в металлическом корпусе).

Для работы со сканером ScanDoc Compact старого образца воспользуйтесь старой версией программы.

Пошаговая инструкция

Шаг 1 - Регистрация учётной записи
(Если вы уже авторизованы в www.scandoc.online, пропустите этот шаг.)

Регистрация это создание учетной записи. Одна учётная запись это один человек или фирма. К этой учётной записи вы сможете привязать все ваши приборы. Так же она нужна если вы захотите использовать наши сервисы.

Создание новой учетной записи и привязка к ней нового сканера ScanDoc.
  1. Перейдите на сайт quantexlab.com/ru/download.html, скачайте и установите программу ScanDoc для вашего компьютера или другого устройства.
  2. Запустите новую программу ScanDoc на вашем устройстве (компьютере, ноутбуке, планшете, телефоне), используя ярлык на рабочем столе. (Операционная система может запросить разрешение доступа в интернет, разрешите доступ.)
  3. Нажмите на кнопку в верхней части окна, появится дополнительное боковое меню.
  4. Нажмите на кнопку "Настройки" в боковом меню, вы попадете в окно настроек программы.
  5. Обязательно выполните следующее действие - ввод сканера в режим загрузки
  6. Нажмите на кнопку Регистрация.

Ввод сканера в режим загрузки

Это необходимо только если Вы купили новый сканер или работали со старой программой и теперь переходите на новую.
Если Вы уже работали в новой программе, то пропустите этот шаг.


Режим загрузки (ScanDoc Compact последнего поколения в коротком корпусе)

  • Подайте питание на прибор (например, подключите его к диагностическому разъему).
  • На нижней стороне прибора можно увидеть утопленную кнопку сброса.
    Нажмите эту кнопку любым тонким предметом, например скрепкой, в течении 3 секунд.
  • Прибор будет в режиме загрузки (будет слабо гореть красный светодиод, в пол накала). Через некоторое время (ориентировочно 30 секунд) прибор выйдет на связь.

Режим загрузки (ScanDoc в металлическом корпусе)

  • Выключите прибор
  • Подайте питание на прибор (например, подключите его к диагностическому разъему).
  • Удерживая кнопку "Wi-Fi" нажмите на кнопку питания (Power).
  • Прибор будет в режиме загрузки (будет слабо гореть красный светодиод, в пол накала). Через некоторое время (ориентировочно 30 секунд) прибор выйдет на связь.

Если обновление адаптера по какой-то причине не произошло, то выйти из режима загрузки можно выключив и включив питание прибора

Подключитесь к адаптеру ScanDoc
  1. Подключите ScanDoc Compact к диагностическому разъему OBDII автомобиля.
  2. Подключитесь к адаптеру ScanDoc
    Для ScanDoc Compact последнего поколения в пластиковом корпусе:
    - через беспроводную сеть Wi-FI на вашем компьютере/смартфоне используя пароль.
    Если ваш сканер имеет серийный номер s/n: 01234, то подключение будет называться S1234, а пароль для Wi-FI соединения с ним будет scandoc1234
    Для ScanDoc в металлическом корпусе:
    - по кабелю LAN
    (убедитесь что вы вписали IP адрес 192.168.1.50 в настройках подключения)

    подождите немного пока связь установится (примерно 5 секунд).
    После нажмите кнопку "OK"
Теперь отключитесь от ScanDoc

Теперь отключитесь от Wi-Fi сети ScanDoc (но не отключайте питание от сканера) и подключите компьютер или мобильное устройство к интернету, подождите немного пока связь установится (примерно 5 секунд).
После нажмите кнопку "OK".
Если у вас есть одновременное подключение к ScanDoc и интернету, то просто нажмите кнопку "OK"

Создание новой учетной записи и привязка к ней нового сканера ScanDoc.

Вы будете перенаправлены на страницу с регистрацией, где уже будет вписан сгенерированный для вас код приглашения.

Заполните все поля и нажмите кнопку Регистрация

Чтобы надежно защитить свой аккаунт от взлома, установите уникальный сложный пароль на вход в учетную запись. Чем длиннее пароль, тем он надежнее.

Не используйте пароль, который:

  • слишком прост, например "12345678";
  • содержит ваше имя, фамилию, дату рождения или номер телефона.

Рекомендуем использовать программы менеджеры паролей.

Окно авторизации

На вашу электронную почту придет письмо с просьбой подтвердить регистрацию.

Нажмите кнопку Активировать мою учетную запись или воспользуйтесь прямой ссылкой.
Вы будете перенаправлены на сайт scandoc.online, где будет указано о завершении регистрации.

Теперь вы зарегистрированы в системе.



Шаг 2 - Установка программы на компьютер или планшет

Программу ScanDoc для компьютера или Android можно скачать на странице загрузки.

Мобильная ОС Android

Шаг 3 - Получение последней версии ПО для адаптера

Запустите новую программу ScanDoc на вашем устройстве (компьютере, ноутбуке, планшете, телефоне), используя ярлык на рабочем столе. (Операционная система может запросить разрешение доступа в интернет, разрешите доступ.)

Скачивание ключа вручную

При первом запуске программы появится форма для авторизации, введите логин и пароль к Вашей учетной записи.
После авторизации программа автоматически скачает файлы микропрограммы для ваших сканеров.

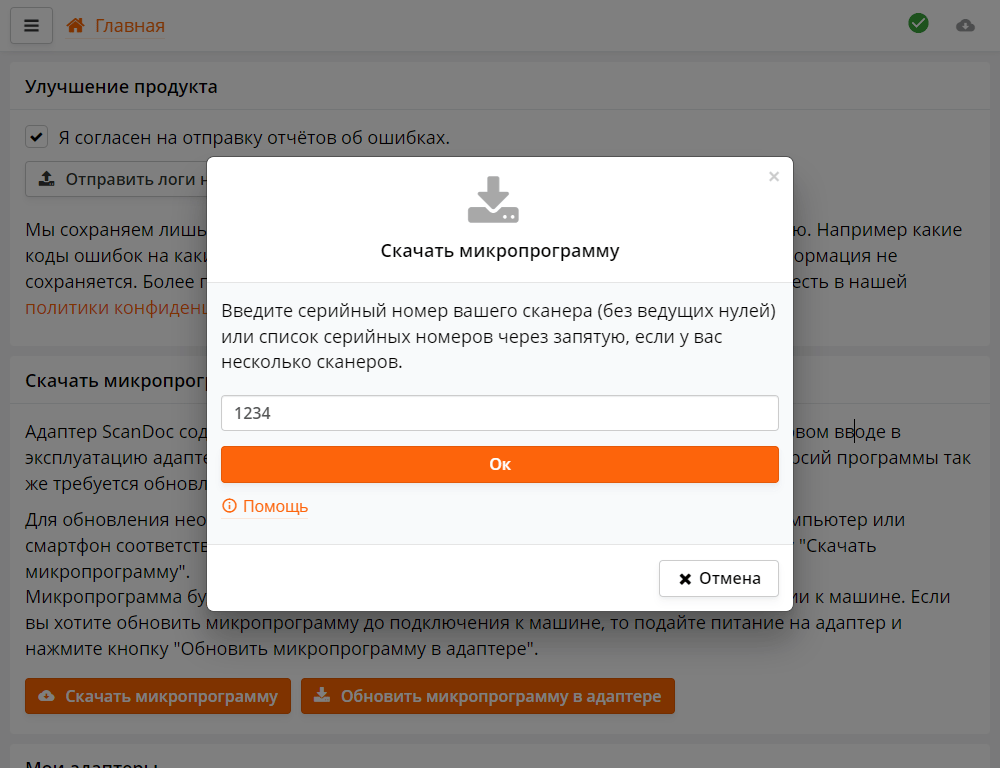

Если это не произошло, можно скачать файлы вручную, нажав кнопку Скачать микропрограмму.

Если у вас несколько приборов, то их необходимо привязать к вашей учетной записи. Процедура описана на странице документации.

Шаг 4 - Обновление ПО в адаптере

Подключение сканера ScanDoc
  1. Подключите ScanDoc Compact к диагностическому разъему OBDII автомобиля.
  2. Подключитесь к адаптеру через беспроводную сеть Wi-FI на вашем компьютере/смартфоне используя пароль.
    Если ваш сканер имеет серийный номер s/n: 06052, то подключение будет называться S6052, а пароль для Wi-FI соединения с ним будет scandoc6052.
    Примечание: Этот вариант настроен в Wi-Fi модуле прибора по умолчанию.
  3. Выберете адаптер из списка.

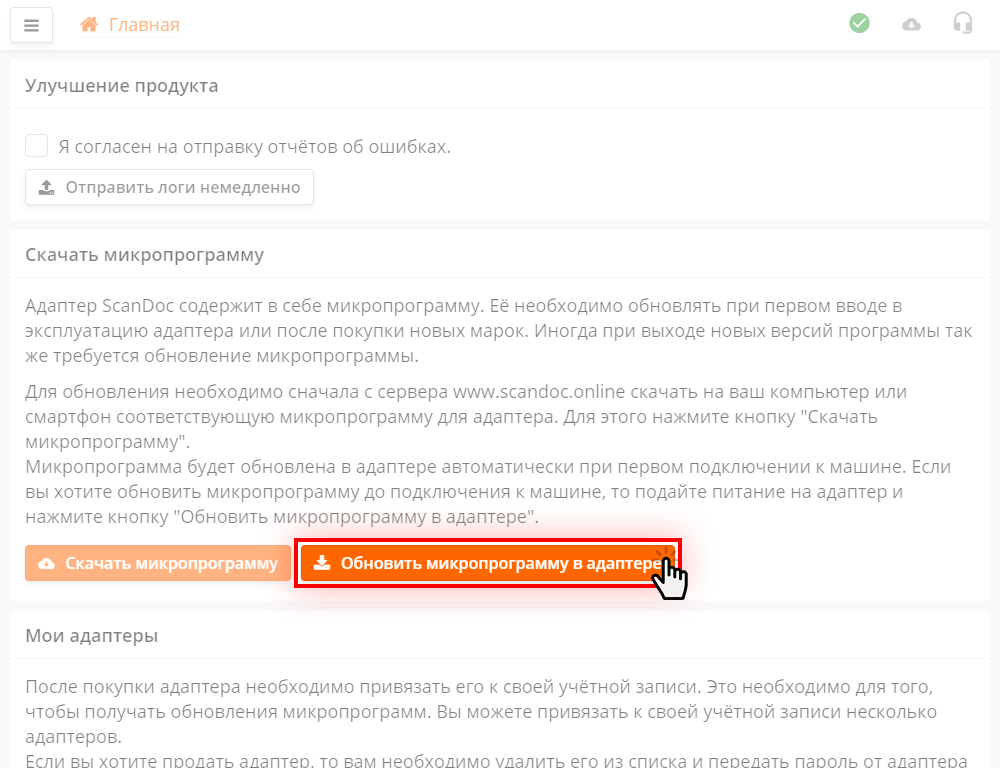

  4. Нажмите кнопку Обновить микропрограмму в адаптере

Теперь прибор готов к работе. Если вы ещё не знакомы с программой ScanDoc, то вы можете ознакомиться с подробной инструкцией по эксплуатации.

Возврат на старую версию программы

Переход на новую программу


Чтобы вернуться на старую версию программы, выполните действия:

  1. Введите сканер в режим загрузки;
  2. Обновите микропрограмму в сканере.

1. Режим загрузки


ScanDoc Compact последнего поколения в коротком корпусе

  • Подайте питание на прибор (например, подключите его к диагностическому разъему).
  • На нижней стороне прибора можно увидеть утопленную кнопку сброса.
    Нажмите эту кнопку любым тонким предметом, например скрепкой, в течении 3 секунд.
  • Прибор будет в режиме загрузки (будет слабо гореть красный светодиод, в пол накала). Через некоторое время (ориентировочно 30 секунд) прибор выйдет на связь.

ScanDoc в металлическом корпусе

  • Выключите прибор
  • Подайте питание на прибор (например, подключите его к диагностическому разъему).
  • Удерживая кнопку "Wi-Fi" нажмите на кнопку питания (Power).
  • Прибор будет в режиме загрузки (будет слабо гореть красный светодиод, в пол накала). Через некоторое время (ориентировочно 30 секунд) прибор выйдет на связь.

Если обновление адаптера по какой-то причине не произошло, то выйти из режима загрузки можно выключив и включив питание прибора

2. Обновление микропрограммы в сканере

Теперь необходимо обновить микропрограмму в адаптере.

Подключите сканер к компьютеру, запустите программу ScanDoc.

Для ScanDoc Compact последнего поколения в пластиковом корпусе:

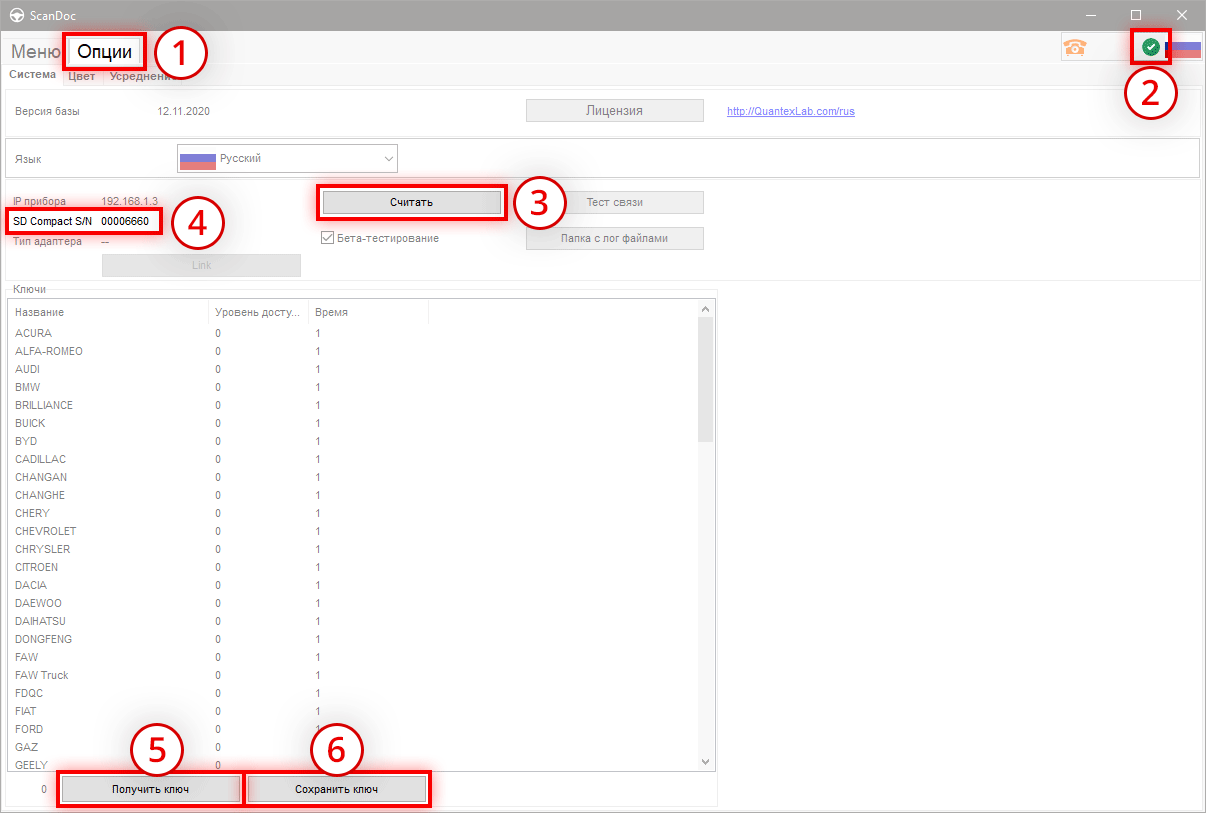

Обновление микропрограммы сканера в старой версии программы.
  1. Откройте закладку Опции;
  2. Убедитесь что установлена связь со сканером по Wi-Fi. Индикатор связи будет зеленым;
  3. Нажмите кнопку Считать;
  4. Программа вычитает серийный номер вашего сканера;
  5. Нажмите на кнопку Получить ключ (необходим доступ программы в интернет);
  6. Нажмите на кнопку Сохранить ключ .После этого скачанная прошивка с программой запишется в адаптер и он автоматически перезагрузится.

Сканер готов к работе со старой программой!

Для ScanDoc в металлическом корпусе:

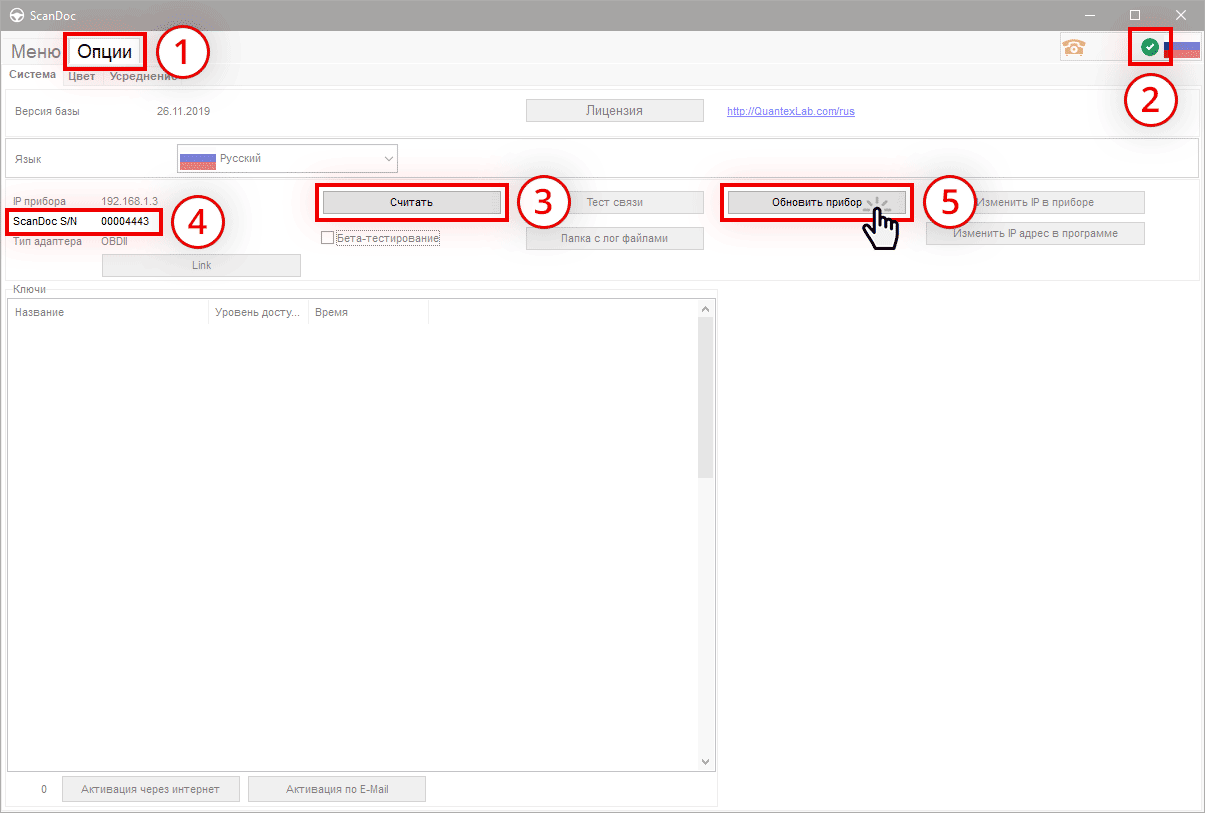

Обновление микропрограммы сканера в старой версии программы.
  1. Откройте закладку Опции;
  2. Убедитесь что установлена связь со сканером по кабелю или по Wi-Fi. Индикатор связи будет зеленым;
  3. Нажмите кнопку Считать;
  4. Программа вычитает серийный номер вашего сканера;
  5. Нажмите на клавиатуре сочетание клавиш Ctrl + Alt + Y.
    В окне программы появится кнопка Обновить прибор. Нажмите ее. После этого программа запишется в адаптер и он автоматически перезагрузится.

Сканер готов к работе со старой программой!
